Les malaxeur synchrones Zyklos par Pemat

De grandes performances dans très peu d‘espace

Nous fabriquons des malaxeurs synchrones pour des masses céramiques, masses réfractaire, abrasifs, produits chimiques, verres, revêtement des sols, béton et tuiles.

Son fonctionnement repose sur le synchronisme

Les axes de malaxage [1] disposés de façon excentrique, et la cuve [2] tournent dans le même sens dont
résultent une force de cisaillement et une énergie importantes. Grâce à la vitesse relative élevée du
matériaux, on obtient une homogénéité excellente en un temps record. Les outils de malaxage statique [3] [4] fixés au bras basculant effectuent un malaxage vertical et horizontal du matériau.

Les résidus de matériaux de malaxage sur la paroi de la cuve sont détachés en permanence par un racleur
[4] et retournent dans la direction du flux de matériaux.

La rotation de la cuve se fait grâce à un effet de frottement et peut être assistée par un moteur électrique.

Afin d´intensifier le processus de malaxage il est possible d’utiliser en supplément un tourbillon haute
vitesse [5].

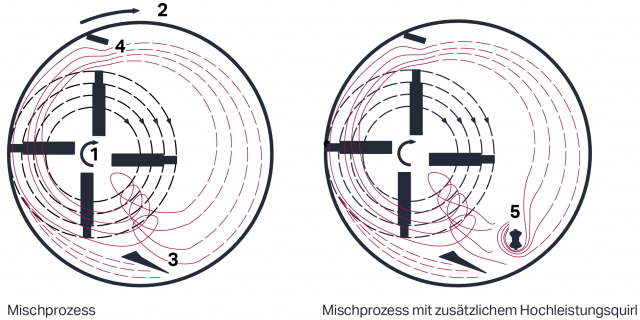

  1. processus de malaxage
  2. processus de malaxage avec un tourbillon haute vitesse

Entraînement

  • Motoréducteur robuste
  • Régulation de vitesse (en option)

Les Bras basculant

  • Lors de la fermeture du bras basculant, tous les outils de malaxage entraînés démarrent automatiquement et se coupent à nouveau lors de l‘ouverture
  • Les outils statiques recouvrent le matériau
  • Le tourbillon à grande vitesse peut être adapté, la fréquence de rotation peut également être régulée
Bras basculant

Cuve

  • Disponible en différents matériaux
  • Revêtements d‘usure vissés possibles
  • La rotation de la cuve de mélange est générée par le frottement à travers le mélange et peut être compensé par un entraînement supplémentaire
  • Cuve amovible: La cuve peut être facilement retiré à la main
  • Cuve amovible: La cuve metterai sur une plaque tournante de moyen sphère ou est lieé fortement avec une voiture du transport
    Ramasser et enlever et le processus de la cuve est fait avec l’aide du chariot de transport
  • Par cuve basculante: Le basculement se fait électrique/hydraulique par un interrupteur de pression



Vidange de la cuve

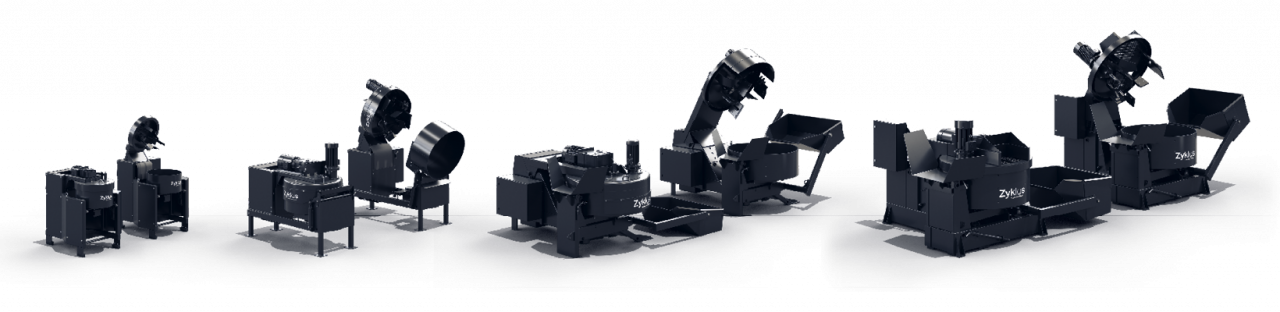

  • Par cuve basculante (ZK type)

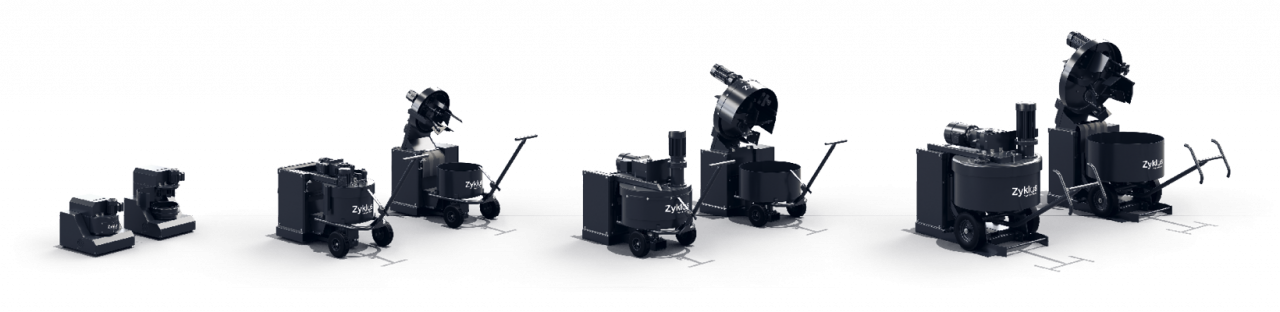

  • Par cuve amovible (ZZ type)
Par cuve basculante ZK 30 HE
Par cuve amovible ZZ 30 HE

Skip

  • Les modèles ZK 150 – ZK 500 peuvent être équipés d‘un skip d‘alimentation
ZK 150 HE (illustration sans skip d‘alimentation)
ZK 250 HE
ZK 375 HE
ZK 500 HE

Domaine d’utilisation et exemples

Toutes sortes de béton:

  • Béton léger, béton fibrés, béton fin,
  • Béton auto plaçant ou de ultra hautes performances
  • Production de mortier
  • Pierres artificielles ou de béton lavé et dalles de ciment
  • Briques
  • Pièces préfabriquées en béton
  • Pierres percées, en U, en L, linteaux
  • Fenêtres et linteaux
  • Garages préfabriqués
  • Cimentation intérieure ou extérieure des tubes
  • Contrepoids pour grues
  • Socle de machine-outil
  • Écarteurs pour béton armé

Autres applications:

  • Ciment collant
  • Revêtements de sol enduits
  • Sols industriels et sportifs
  • Masses réfractaire
  • Masses céramique
  • Céramique d´usage (pots de fleurs, etc.)
  • Céramique techniques, porcelaine,
  • Tuiles
  • Verres
  • Matériaux d´accumulateurs
  • Abrasifs
  • Sables de fonderie
  • Matières isolantes
  • Ciment et mastic
  • Produits chimiques
  • Traitement de déchets

Les malaxeurs synchrones Zyklos

ZZ 3 PE
ZZ 30 HE
ZK 30 HE
ZZ 50 HE
ZK 50 HE
ZZ 75 HE
ZK 75 HE
ZZ 150 HE
ZK 150 HE
ZK 250 HE
ZK 375 HE
ZK 500 HE
